一、球形浓缩器用途：
球形浓缩器适用于中药、口服液、食品、保健品等料液的真空浓缩结晶、收膏蒸馏、酒精回收等工序。具有时间短速度快的特点，可一机多用，进行常压、减压浓缩、收膏等操作。

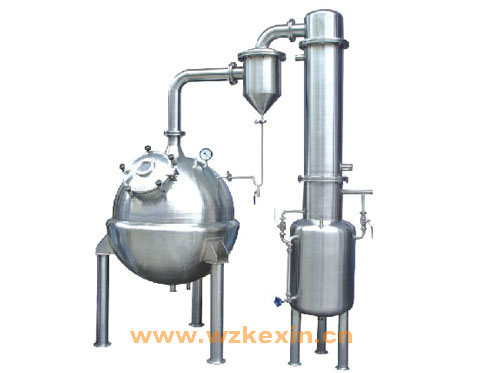

二、球形浓缩器结构组成：
球形浓缩罐由球形浓缩罐主体、冷凝器、冷却器、气液分离器、受液罐等组成。设备全部采用不锈钢304/316L制造，具有良好的耐蚀性，外形美观，结构紧凑。浓缩罐为夹套结构，冷凝器为列管式，冷却器为蛇管式，配有自动喷淋清洗系统，设备外壳哑光，生产过程符合药品生产GMP质量标准。
三、球形浓缩器技术参数：
| 规格型号 |
QN-300 |
QN-500 |
QN-700 |
QN-1000 |
| 容积（L） |
300 |
500 |
700 |
1000 |
| 蒸发能力（kg/h） |
70 |
120 |
145 |
195 |
| 夹套压力(MPa) |
0.3 |
| 真空度(MPa) |
0.09 |
| 加热面积(㎡) |
1.3 |
1.5 |
2.0 |
2.8 |
| 冷凝面积(㎡) |
3.0 |
5.0 |
7.0 |
10.0 |
| 耗汽（kg/h） |
80 |
140 |
160 |
220 |
| 设备重量(kg) |
380 |
450 |
630 |
950 |
| 外形尺寸(㎜) |
长 |
1900 |
2030 |
2100 |
2335 |
| 宽 |
1100 |
1200 |
1300 |
1520 |
| 高 |
2300 |
2500 |
2600 |
2765 |
四、根据用户不同需求，可采用执行的设计、制作、检验标准如下：
1.SFDA《药品生产质量管理规范》2010年版
2.《医药工业洁净厂房设计规范》（GB50457-2008）
3.GAMP药品生产自动化管理规范
4.GB150.1~150.4-2011《钢制压力容器》
5.NB/T47003.1-2009《钢制焊接常压容器》
五、球形浓缩器订购选型需提供参数：
球形浓缩罐设计选型时需明确物料的特性、使用工况、组件配套范围等，详细可电询。
注：上第三项参数表可能会根据物理的性质及实际的使用工况有所调整。
